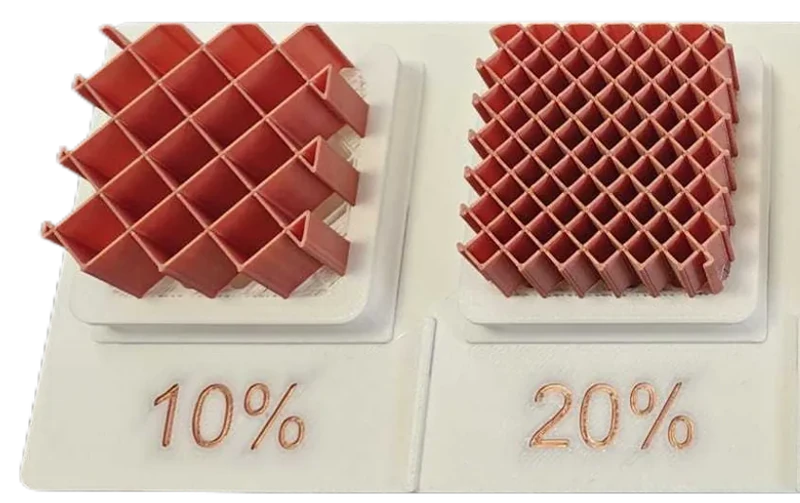

10–20%
Leichte Modelle, Aufbewahrung und gering belastete Teile.
PROTECH 3D & DESIGN · PFUNGSTADT
Material- & Druckguide
Material, Wandaufbau und Füllung wirken zusammen. Dieser Guide hilft bei der Orientierung – die konkrete Ausführung stimmen wir anhand Ihres Bauteils ab.
Der Werkstoff macht den Unterschied
Was muss Ihr Teil können?
Wählen Sie ein Material und entdecken Sie typische Einsatzbereiche. Die Auswahl stimmen wir auf Ihr Bauteil ab.
PETG
Robust im Alltag.
Für Halterungen, Abdeckungen und technische Gebrauchsteile mit einer Kombination aus Stabilität und leichter Flexibilität.
Stabil · leicht flexibel
Halterungen · Clips · Abdeckungen
Zum Material- & Druckguide ↗Alle Werkstoffe im Überblick
| Werkstoff | Charakter | Typische Anwendungen |
|---|---|---|
| PLA | Formstabil · für innen | Modelle · Sortierboxen · Schablonen |
| PETG | Stabil · leicht flexibel | Halterungen · Clips · Abdeckungen |
| ABS | Fest · schlagzäh | Gehäuse · Funktionsbauteile · Prototypen |
| ASA | UV- & witterungsbeständig | Außenteile · Abdeckungen · Gartenzubehör |
| TPU | Flexibel · stoßdämpfend | Dämpfer · Schutzkanten · flexible Clips |
Die Eignung hängt auch von Geometrie, Belastung und Einsatzbedingungen ab. Wir stimmen die Auswahl mit Ihnen ab.
Besondere Anforderungen? PA, PC, PP, ABS+ und carbonverstärkte Varianten sind auf Anfrage möglich.
PLA
PLA verzieht sich beim Drucken vergleichsweise wenig und eignet sich für anschauliche Modelle, Schablonen und Aufbewahrung im Innenbereich. Wärme und mechanische Dauerbelastung müssen bei der Auswahl berücksichtigt werden.
PETG
PETG verbindet Stabilität mit leichter Flexibilität und guter Schichthaftung. Der bisherige ProTech-Guide nennt ca. 80 °C als Orientierung. Das ist keine Bauteilfreigabe: Filamentsorte, Dauer, Belastung und Verformung müssen geprüft werden. Beständigkeit gegen Wasser und Chemikalien hängt vom konkreten Medium ab.
ABS
ABS kommt für schlagzähe Gehäuse und Funktionsteile infrage. Nachbearbeitung und chemische Beständigkeit sind material- und verfahrensabhängig. Für Außeneinsatz mit UV-Einfluss ist ASA eine mögliche Alternative, die gesondert abgestimmt wird.
ASA
ASA wird für UV- und Witterungseinfluss angeboten, etwa für Außenteile und Abdeckungen. Die Eignung unter Temperatur, Feuchte und tatsächlicher Belastung wird am konkreten Bauteil beurteilt.
TPU
TPU ist flexibel und kann Stöße und Vibrationen dämpfen. Griffe, rutschhemmende Unterlagen und flexible Clips sind typische Aufgaben. Auch Dichtungsanfragen sind möglich; Dichtwirkung, Härte, Medium und Verformung müssen dabei ausdrücklich abgestimmt werden.
Einsatzgrenzen mitdenken
Werkstoffnamen allein sind keine Belastungs- oder Temperaturfreigabe. Filamentrezeptur, Druckrichtung, Wandstärke und Geometrie beeinflussen das Ergebnis. Bei Wärme, Chemikalien, Feuchtigkeit oder sicherheitsrelevanten Aufgaben prüfen wir die Anforderungen gesondert.

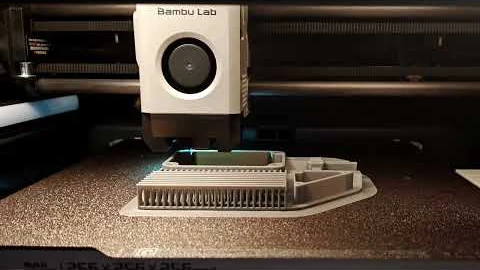

Druckmaschine in Bewegung
Schicht für Schicht.
Das ursprüngliche Video aus dem ProTech-Druckguide zeigt die Druckmaschine bei der Arbeit. So wird aus einzelnen Bahnen ein Bauteil.
Druckmaschine in Bewegung
Das Video wird erst mit Ihrer Zustimmung geladen. Dabei werden Daten, z. B. Ihre IP-Adresse, an YouTube/Google übertragen; eine Verarbeitung in den USA ist möglich.

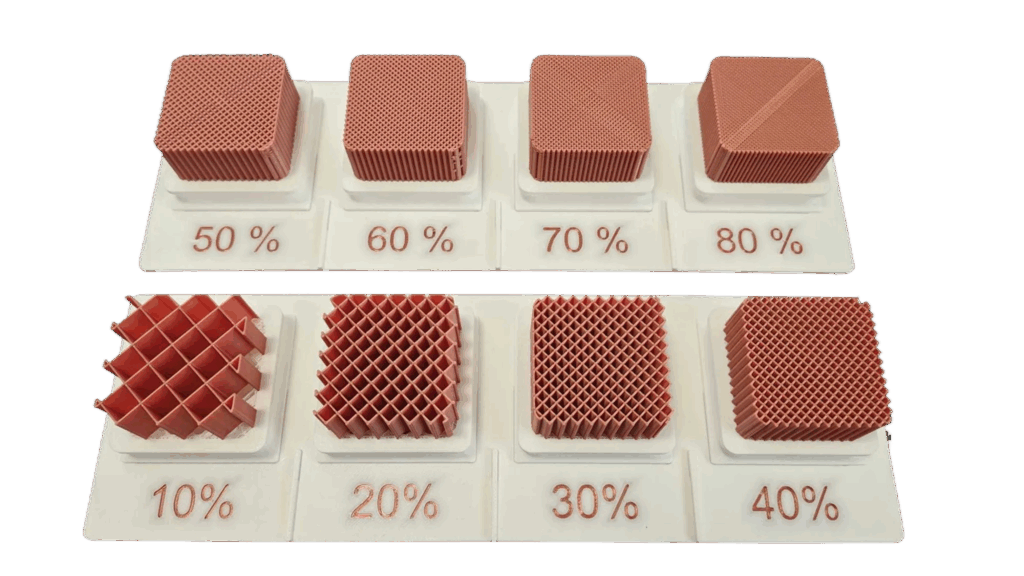

Wie viel Füllung ist sinnvoll?
Die folgenden Bereiche stammen aus dem ProTech-Druckguide und dienen als Ausgangspunkt. Mehr Füllung bedeutet mehr Material und Gewicht, aber nicht automatisch ein besseres Bauteil. Außenwände und Druckrichtung sind ebenso entscheidend.

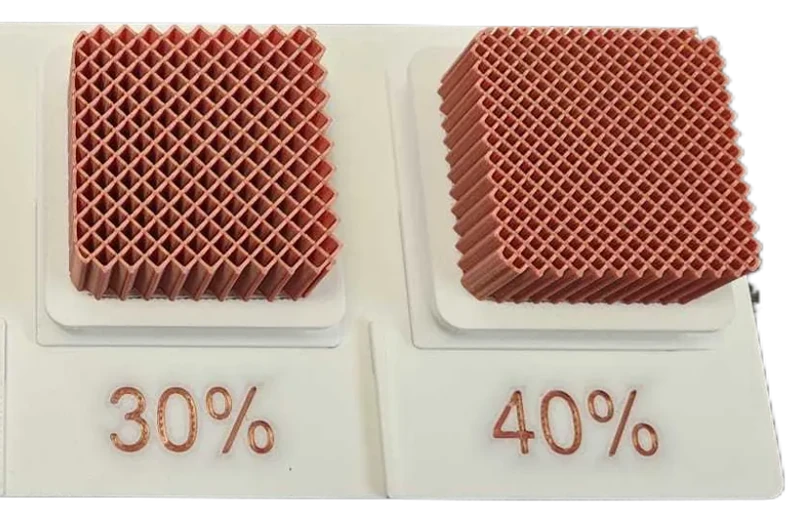

30–40%
Funktionsteile und Clips mit regelmäßig auftretenden Kräften.

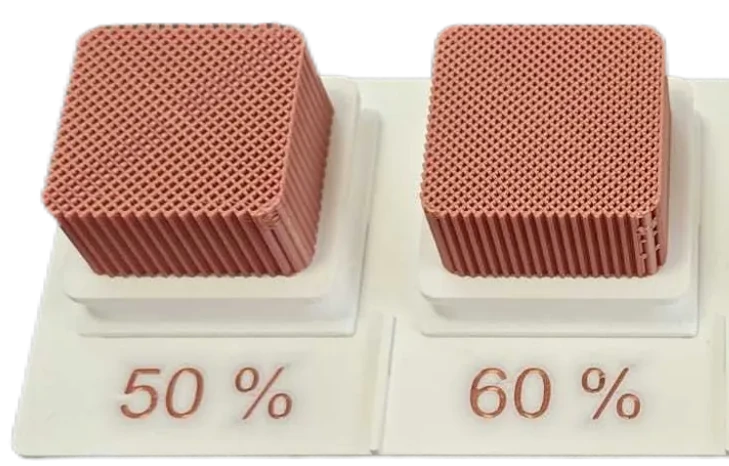

50–60%
Als Ausgangspunkt für stärker beanspruchte Werkzeughalter oder Adapter.

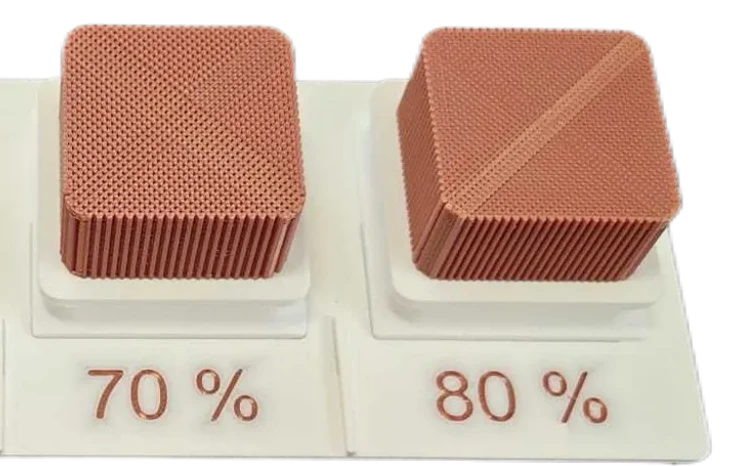

70–80%
Für besondere Anforderungen; zusätzlichen Materialeinsatz und Gewicht abwägen.

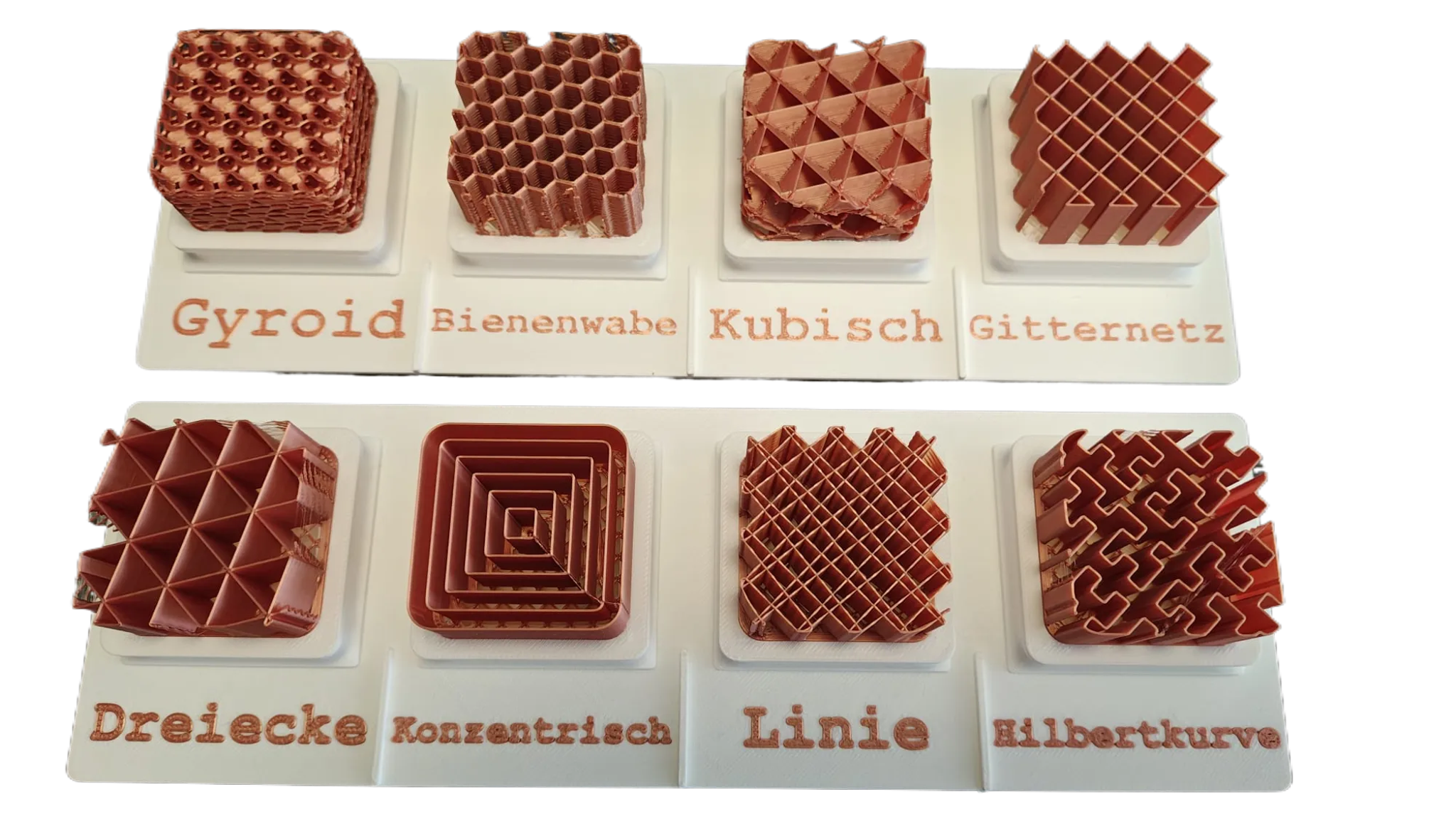

Das Muster im Inneren.
Die acht Muster aus dem bestehenden Guide unterscheiden sich in Verlauf und Aufbau. Die Darstellungen sind schematisch; ihre Eignung hängt vom gesamten Bauteil und den Druckeinstellungen ab.
Gyroid
Räumlich geschwungene Struktur für eine verteilte innere Abstützung.
Honeycomb
Wabenstruktur; im Kundenguide auch für dämpfende Aufgaben eingeordnet.
Cubic
Würfelartige Verbindungen über mehrere Raumrichtungen.
Grid
Kreuzende Linien als einfache, verbreitete Füllstruktur.
Triangles
Dreiecksstruktur, im Guide für steifere flächige Aufgaben beschrieben.
Concentric
Folgt den Konturen und ist auch für flexible Formen interessant.
Lines
Geradlinige Füllung für einfache Aufgaben mit geringer Belastung.
Hilbert
Dicht geführter Linienpfad mit einer charakteristischen Struktur.
Spezialmaterialien auf Anfrage.
PA, PC, PP, ABS+ sowie carbonverstärkte Varianten wie PETG-CF und Nylon-CF sind im bisherigen Angebot als Anfrageoption genannt. Verfügbarkeit, konkrete Filamentsorte und Druckbarkeit klären wir projektbezogen.
